Alla som arbetar med utomhusutrustning, precisionsinstrument eller industriella delar har troligen gjort detta grundläggande misstag när du köper ett skyddsfodral: du spenderar evigheter med att jämföra IP67-klassificeringar, skalmaterial och design, bara för att fodralet ska komma fram och upptäcka att din utrustning inte passar – eller så sitter skumfodret så löst att din utrustning rasslar runt hela resan och knappt får något skydd alls.
Att köpa ett skyddsfodral är aldrig ett "tillräckligt nära" beslut. Att få rätt storlek och rätt skumtjocklek gör stor skillnad för om din utrustning verkligen är skyddad.
Det första misstaget de flesta gör är att felläsa storleksspecifikationerna.
Specifikationsblad för skyddsfodral listar nästan alltid både yttre dimensioner och inre dimensioner, och de tjänar mycket olika syften:
· Yttre mått: Den totala storleken inklusive skaltjocklek, spärrar och handtag. Används för att beräkna staplingsutrymme, fordonspassning och förpackningsvolym. Använd inte detta för att bedöma om din utrustning passar.
· Invändiga mått: Den tydliga längden, bredden och höjden inuti fodralet – det faktiska användbara förvaringsutrymmet. Observera att detta är måttet för tomma fall. Om du lägger till ett skumfoder måste du subtrahera skumtjockleken från detta nummer.
Här är ett vanligt exempel: Du har ett instrument som är 280 mm långt, och du tittar på ett fodral med en inre längd på 300 mm. Det ser ut som ett bekvämt mellanrum på 20 mm. Men om du lägger till 10 mm skum på varje sida, sjunker den användbara längden till 280 mm exakt – i bästa fall tätt och mycket svårt att få in och ur din utrustning. Med tjockare skum passar det helt enkelt inte alls.
Så det korrekta sättet att dimensionera ett fodral är: beräkna den totala storleken på din utrustning plus skum först, välj sedan ett fodral med invändiga mått som matchar. Arbeta inte baklänges från fodralstorleken.
Mät inte bara huvuddelen av din enhet. Varje utskjutande del räknas. Detta är den främsta anledningen till att utrustning inte passar.
Följ dessa fyra steg för noggrann mätning:
① Mät den maximala totala L×B×H för huvudkroppen
Mät på de bredaste, högsta och längsta punkterna, inte bara de plana ytorna. För enheter med handtag, kylflänsar eller utskjutande höljen, mät alltid från den längsta punkten.
② Lägg till alla utskjutande komponenter
Antenner, knoppar, kontakter, pluggar, kabelskydd, motljusskydd, justeringsrattar... varje liten utskjutande del bidrar till det totala fotavtrycket. För i synnerhet optisk utrustning och RF-utrustning kan huvuddelen vara kompakt, men portar och antenner kan lägga till flera centimeter.
③ Inkludera utrymme för tillbehör och kablar
Väldigt få personer bär bara själva enheten. Laddare, nätsladdar, datakablar, reservbatterier, manualer, specialverktyg – om dessa finns i fodralet också, planera deras placering och lägg till deras mått. Vi rekommenderar starkt ett fackförsett foder, med separata öppningar för huvudenheten och tillbehör. Det skyddar din utrustning och hindrar lösa delar från att slå in i huvudenheten.
④ Lämna ett litet mellanrum för borttagning
Storleken inte ner till sista millimetern. Även med anpassat skum rekommenderar vi att du lämnar 2–3 mm fritt utrymme längs längden för fingeråtkomst. Om du öppnar och stänger fodralet ofta, lägg till lite mer.
Skum är hjärtat i skyddet, men tjockare är inte alltid bättre. För mycket skum slösar utrymme, ökar vikten och gör utrustning svårare att ta bort. För lite och du får inte den stötdämpning du behöver.
Baserat på hur ömtålig din utrustning är och hur den kommer att transporteras, använd dessa riktlinjer för enkelsidig skumtjocklek (avståndet från utrustningen till väskans innervägg):
① Allmänna verktyg och hållbar hårdvara: 8–10 mm per sida
För handverktyg, metalldelar och standard industrikomponenter som klarar mindre stötar. Denna tjocklek förhindrar repor och repor utan att slösa utrymme.
② Elektroniska instrument och industriell standardutrustning: 12–15 mm per sida
För testinstrument, styrmoduler, strömförsörjning och standardkameror med kretskort och precisionskomponenter som behöver skydd mot transportvibrationer och enstaka fall. Detta är den vanligaste specificerade tjockleken. Den absorberar de flesta rutinmässiga transport- och hanteringsstötar samtidigt som utrymmeseffektiviteten är hög.
③ Precisionsoptik och högvärdig ömtålig utrustning: 15–20 mm per sida
För kikarsikten, mörkerseende, kameralinser, sensorer, glasvaror och testinstrument med hög noggrannhet – ömtåliga föremål med höga reparationskostnader. Denna tjocklek klarar grövre transport och oavsiktliga fall. Sköra områden kan också lokalt förstärkas med extra skum, som en tjockare buffert runt ett linselement.
Enkel beräkningsformel: Erforderlig invändig höljelängd = maximal utrustningslängd + 2 × enkelsidig skumtjocklek Samma formel gäller för bredd och höjd.
Viktig anmärkning: Dessa är enkelsidiga tjocklekar – avståndet från ena sidan av utrustningen till höljets vägg, inte det totala skummet på båda sidor. Detta är ett mycket vanligt räknefel som leder till att man köper ett ärende som är för litet.
Båda är skumfoder, men skyddsnivån och användarupplevelsen är världar från varandra.

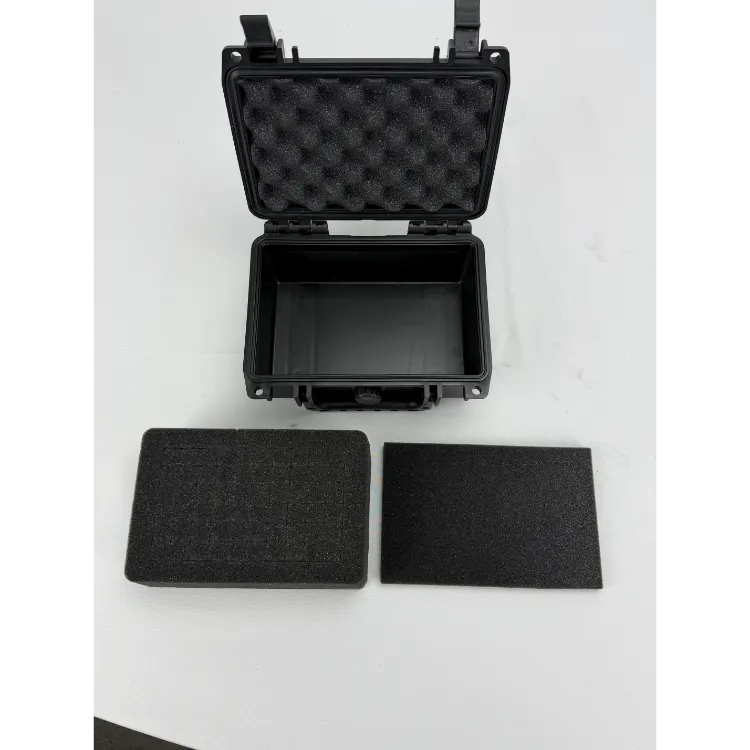

Standard plock-och-plock-skum
Låg kostnad och snabb leverans. Bra för regelbundet formad utrustning med låga skyddskrav. Men nackdelarna är tydliga: grova utskärningar, dålig passform, utrustningen tenderar att skifta och hörn och utskjutande delar får inte riktat skydd. Det finns färre fack, så tillbehör kan slå mot huvudenheten.
Anpassad CNC-bearbetad EVA liner
Klipp till den exakta 3D-formen av din utrustning. Din växel faller direkt på plats – ingen växling, ingen skavning, ingen stöt. Detta är ett riktigt skräddarsytt skydd.
· Perfekt passform: Matchar den exakta formen på din utrustning, även böjda ytor och utstickande kontakter. Noll rörelse under transport.
· Fackindelad förvaring: Separata dedikerade fack för huvudenheten, tillbehör, kablar och verktyg. Inget stöter på något annat, och allt är lätt att hitta.
· Riktat skydd: Sköra zoner kan individuellt förtjockas och avfasas för ett mycket bättre skydd än skum med jämn tjocklek.
· Lång livslängd: EVA med hög densitet motstår rivning, smula sönder och deformeras även vid upprepad användning. Det kommer inte att gå löst och floppy med tiden.
När ska du välja en anpassad liner?
· Din utrustning har en oregelbunden form eller utskjutande delar
· Du skyddar högvärdig, ömtålig eller precisionsutrustning
· Du måste bära huvudenheten plus flera tillbehör
· Transport är långväga, grov eller högvibrerande
Misstag 1: Ett större fall är alltid säkrare
Många tror att om de köper större, kan de inte gå fel. Men om höljet är för stort och skummet inte håller utrustningen säkert, glider och studsar din utrustning runt inuti under transport – och kan faktiskt bli mer skadad. Rätt storlek plus en korrekt passad liner är det som ger verkligt skydd.
Misstag 2: Tjockare skum är alltid bättre
Stötdämpningen skalar inte linjärt med tjockleken. Utöver en viss punkt, att lägga till mer skum slösar bara utrymme utan att på ett meningsfullt sätt förbättra skyddet. Det gör också utrustning svårare att ta bort och gör fodralet tyngre.
Misstag 3: Tittar bara på IP-betyget
En IP67-klassning garanterar endast vatten- och dammbeständighet – inte stöt- eller stötskydd. Många människor antar att IP67 innebär fullt skydd, bara för att finna att deras utrustning överlevde vattenexponering men gick sönder från en enda droppe. Fodralet var bra – utrustningen inuti hade ingen dämpning. Vattentätning och stötskydd är två separata saker.
Om du köper ett skyddsfodral för första gången, följ denna process:
1. Gör en lista: Skriv ner varje utrustning, tillbehör och kabel som ska gå in. Lämna inget ute.
2. Ta mått: Mät de maximala yttermåtten för varje föremål och notera de största värdena.
3. Välj din skyddsnivå: Välj den IP-klassning du behöver baserat på din driftsmiljö.
4. Beräkna erforderlig inre storlek: Bestäm skumtjockleken baserat på hur ömtålig din utrustning är, och beräkna sedan minimimåtten för invändig hölje.
5. Välj en fodralstorlek: Välj den närmaste standardfodralstorleken. Om ingen standardstorlek fungerar, överväg ett anpassat fodral.
6. Välj din liner: Välj mellan generiskt skum eller anpassad CNC EVA baserat på din utrustnings värde och bräcklighet.
Skyddsfodral ser enkla ut, men detaljerna spelar roll. Några millimeters skillnad i storlek eller skumtjocklek kan helt förändra hur väl din utrustning är skyddad.
Om du inte är säker på vilken storlek fodral du behöver, hur mycket skum du ska specificera eller vilken linerlösning som är rätt för din utrustning, skicka oss dina dimensioner, användningsområden och driftsförhållanden. Som en tillverkare med över 10 års erfarenhet av skyddsfodral kan WEISHUO matcha dig med den bästa standardfodrallösningen, eller designa ett helt anpassat fodral och EVA-foder byggt exakt runt din utrustning. Vi hjälper dig att hitta en lösning som faktiskt skyddar din utrustning.
